Comment l'usinage de pièce mécanique garantit précision et durabilité

Se focaliser sur l'essentiel

• Usinage CNC : garantit une précision extrême, indispensable pour les pièces médicales soumises à des tolérances de l’ordre du micron.
• Matériaux biocompatibles : titane, PEEK ou inox médical assurent sécurité, durabilité et intégration dans l’organisme humain.
• Précision : les machines 5 axes permettent de réaliser des géométries complexes sans repositionnement, minimisant les erreurs.
• Traçabilité : la conformité aux normes ISO 13485 exige une traçabilité totale, du matériau à la livraison, via marquage laser et rapports de contrôle.
• Décolletage et micro-usinage : adaptés aux petites séries et composants miniatures comme les vis osseuses ou les instruments de chirurgie robotisée.

Un chirurgien va utiliser un implant pour réparer une fracture. Ce petit morceau de métal, posé en quelques minutes, devra tenir des décennies dans un corps humain. Et si la pièce ne résistait pas à l’usure ? Si elle se détériorait prématurément ? La fabrication de tels composants ne laisse aucune place à l’approximation. Chaque étape, du choix du matériau à la finition, doit être maîtrisée avec une rigueur chirurgicale. C’est ici que l’usinage de précision entre en jeu - pas un simple travail de menuiserie mécanique, mais une science appliquée au service de la vie.

Les standards de précision dans la fabrication de composants de santé

L'exigence des tolérances microscopiques

Dans le domaine médical, on ne parle pas de millimètres, mais de microns. Une prothèse de hanche mal usinée de quelques dixièmes de millimètre peut générer des douleurs chroniques, des luxations ou une usure prématurée. Pour garantir la conformité des dispositifs de santé, l'expertise en usinage de pièce mécical est indispensable. Les pièces doivent respecter des tolérances extrêmement serrées, souvent inférieures à 10 microns, ce qui équivaut à un cheveu humain. À ce niveau, la moindre vibration, le moindre défaut de centrage devient critique.

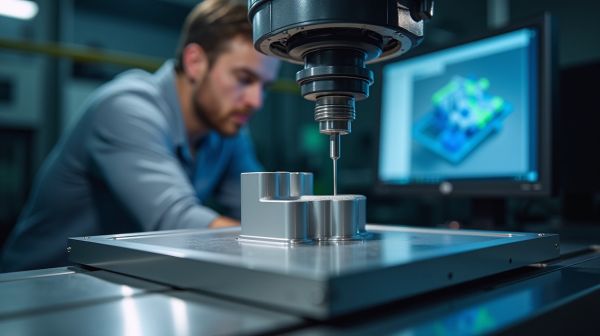

Usinage CNC et machines 4 ou 5 axes

Les centres d’usinage modernes, équipés de 5 axes continus, permettent de façonner des géométries complexes sans avoir à repositionner la pièce. C’est essentiel pour les implants orthopédiques ou les composants d’instruments chirurgicaux, qui combinent courbes anatomiques, trous inclinés et surfaces fonctionnelles. En une seule passe, la machine sculpte la pièce avec une cohérence dimensionnelle que l’usinage traditionnel ne peut pas égaler. Moins de manipulations, moins de risques d’erreurs.

Matériaux biocompatibles et durabilité

Le titane, l’acier inoxydable médical, le PEEK ou le chrome-cobalt ne sont pas choisis au hasard. Ce sont des matériaux qui résistent à la corrosion, s’intègrent au tissu osseux ou ne provoquent pas de réaction immunitaire. Mais ils sont aussi très durs à usiner. Le titane, par exemple, a tendance à s’écrouir et à chauffer rapidement. Cela impose l’usage d’outils de coupe spécifiques, de lubrifiants adaptés et des paramètres de vitesse très précis. Sans cela, la surface peut être endommagée, compromettant la biocompatibilité ou la tenue mécanique.

Sécurité et conformité : les piliers du secteur médico-technique

Les certifications ISO au service de la qualité

Les normes ISO 13485 et ISO 9001 ne sont pas des accessoires. Elles imposent un système de management de la qualité rigoureux, couvrant toute la chaîne de production : de la réception de la matière première jusqu’à l’emballage et la livraison. Cela inclut la traçabilité totale, la validation des processus, la formation du personnel et la gestion des non-conformités. Un fabricant certifié ISO 13485 s’engage à produire des pièces dont la sécurité et la performance sont garanties.

La traçabilité des composants critiques

Chaque implant, chaque instrument chirurgical, doit être traçable. Cela signifie que l’on peut remonter à sa source : quel lot de titane a été utilisé, sur quelle machine il a été usiné, par quel opérateur, avec quels outils, à quelle date. En cas de problème, cette chaîne permet une identification rapide et une action corrective ciblée. Le marquage laser sur la pièce elle-même, souvent sous forme de code Data Matrix, est une pratique standard. Un peu comme une empreinte digitale mécanique.

Le rôle du contrôle tridimensionnel

Les machines à mesurer tridimensionnelles (MMT) sont les gardiennes de la précision. Elles scannent les pièces avec une sonde laser ou tactile, comparant chaque point de la géométrie réelle au modèle CAO initial. Ces contrôles peuvent être effectués en cours de production (contrôle in-process) ou en fin de chaîne. Certains systèmes fournissent même un rapport de contrôle avec ou sans réserve, essentiel pour les audits ou les validations réglementaires. C’est la dernière ligne de défense avant la mise en service.

Optimiser la production : de l'instrumentation aux implants

La gestion des séries et du prototypage

Le monde médical exige à la fois de l’agilité et de la reproductibilité. Un laboratoire peut avoir besoin d’un seul prototype pour tester un nouveau dispositif, puis basculer vers une série de plusieurs milliers d’unités. L’usinage CNC s’adapte parfaitement à ce double besoin. Grâce à la programmation numérique, le passage du prototype à la production de série se fait sans perte de qualité. Mieux encore, un bon prestataire accompagne dès la phase de conception, en proposant des ajustements de design pour faciliter l’usinage - ce qu’on appelle l’optimisation pour la fabrication (DFM). Cela peut réduire les coûts de façon significative.

Décolletage et micro-usinage

Pour les pièces de très petite taille - comme les vis osseuses, les broches ou les micro-composants d’instruments robotisés - le décolletage automatique est souvent la solution idéale. Ce procédé permet de produire des éléments cylindriques avec une grande précision et à haut débit. Combiné à des opérations complémentaires (fraisage, taraudage, polissage), il offre une solution complète. Le micro-usinage, lui, va encore plus loin, avec des outils capables de tailler des détails inférieurs à 0,1 mm, indispensables en chirurgie mini-invasive.

• 🦷 Implants orthopédiques : prothèses de genou, plaques de fixation, broches intramédullaires
• 🧵 Ances de suture : dispositifs d’ancrage en titane ou PEEK pour les chirurgies ligamentaires
• 📹 Composants d’endoscopes : tubes, embouts, connectiques miniaturisées
• 🤖 Instruments de chirurgie robotisée : pièces mobiles à haute précision et faible inertie
• 🪥 Prothèses dentaires : couronnes, bridges, structures de bridges implanto-portées

Les questions fréquentes des lecteurs

Vaut-il mieux privilégier l'impression 3D ou l'usinage CNC pour des implants ?

L’impression 3D offre une liberté de conception inégalée, notamment pour les géométries personnalisées. Mais l’usinage CNC produit des pièces massives, sans porosité, avec des états de surface bien supérieurs. Pour des implants soumis à des contraintes mécaniques élevées, l’usinage reste la référence.

Existe-t-il une solution de rechange au titane pour les patients allergiques ?

Oui, même si les allergies au titane sont rares. Le PEEK est une alternative courante : matériau polymère biocompatible, léger et radiotransparent. La céramique, particulièrement l’alumine, est aussi utilisée pour ses propriétés mécaniques et sa neutralité biologique.

Quelle est l'influence de l'IA sur la précision des machines-outils actuelles ?

L’intelligence artificielle commence à être utilisée pour la maintenance prédictive et l’ajustement dynamique des paramètres de coupe. En analysant les vibrations, la température ou l’usure des outils, elle permet d’optimiser la durée de vie des composants et de maintenir une précision constante.

Quelles sont les premières étapes pour faire fabriquer un prototype médical ?

Commencez par un cahier des charges clair : fonction, environnement d’usage, contraintes mécaniques. Fournissez un modèle CAO précis et choisissez un matériau adapté. Ensuite, faites valider le processus par un spécialiste de l’usinage médical - cela évite des erreurs coûteuses en amont.
